集分水器的作用和原理
2022-10-30
作者：
瀏覽量：
集分水器的組成和應用
分水器般指分集水器。
分集水器是指是進行供回水的集配、流量調節及控制，可手動或自動排除該部位的集氣。
地暖系統中,于連接采暖主干供水k管和回水管的裝置。分為分水器和集水器兩部分。分水器是在水系統中，用于連接各路加熱管供水管的配水裝置。集水器是在水統中, 用于連接各路加熱管回水管的匯水裝置。
分集水器由分水主管和集水主管組成，分水主管連接于管網系統的供水管,它的主要作用是將來自于管網系統熱水通過埋在地板下的地暖管分配到室內需地板采暖的各房間。熱水在地暖管中流動時，將熱量傳遞到地板，再通過地板向室內輻射傳熱。
一、分類特征
從功能和結構上來分,分集水器分為三種類型:基本型,標準型和功能型。
基本型:由盼水管和集水干管組成。在分集水干管的每個分支口.上裝有球閥，同時分集水干管上分別裝有手動排氣閥?；拘头炙鞑痪邆淞髁空{節功能。標準型:標準型分集水器結構上與基本型相同,只是將各干管上的球閥由流量調節閥取代。將兩干管上的手動排氣閥由自動排氣閥取代。標準型分集水器可對每個環路的流量做精密調節,甚至豪華標準型分集水器的流量調節可實現人工智能調節。
功能型:功能性分集水器除具備標準型分集水器的所有功能外,同時還具有溫度、勵顯功能流量自動調節功能、自動混水換熱功能、熱能計量功能、納分區溫度自動控制功能、無線及遠程遙控功能。市場上供貨的無線溫控器，或實現遠程控制的進口品牌,是森威爾公司的SAS816FHL-O/RF無線地暖溫控器,但此溫控器是不可編程的。為了防止銹蝕,分集水器-般采用耐腐蝕的純銅或合成材料制成。 常用的材料有銅、不銹鋼、銅鍍鎳、合金鍍鎳、耐高溫塑料等。
分集水器(含連接件等)的內外表面應光潔,不得有裂紋、砂眼、冷隔、夾渣、凹凸不平等缺陷，表面電鍍的連接件,色澤應均勻，鍍層牢固，不得有脫鍍的缺陷。從設計性能方面分從設計性能等方面分為，韓版分集水器，歐版分集水器。韓式地暖由于使用習慣和設計理念不同,通常都比較簡易，加之韓式地暖對分室控溫和分時段工作的要求不高，所以，份水器需承擔太多的功能要求,產品也相對簡單。比較有特點的就是兩側邊有兩塊擋板，也是兩根干管的支撐架,通常都是蝶形的手動閥控制支管水路的通、斷,手動排氣,結構簡單,掛墻式安裝。韓式分水器結構簡易、功能簡單智能化程度低，造價低廉,我們將其稱為韓版分水器。
歐洲品牌的分水器做工更精細，功能更完善,除了能夠對流量進行調節外，還能滿足其他許多功能的延伸,動加智能和人性化。歐式分水器的特點是上下兩干管有支撐架固定，支管手動閥帽拆卸后容易安裝熱電執行器方便做室溫控制。高檔的每支路都有可視流量計,能夠對環路流量進行微調,組有溫度表勵表結球閥、自動排氣閥等。配有專門的分水器箱,嵌入式墻體安裝。歐式分水器結構復雜、功能強大,智能化程度高,造價高品,我們將其稱為歐版分水器。
隨著北方地區部分高檔住宅地暖的應用、推廣,以吸南方地區采暖的逐步發展，歐式智能分水器開始得到更多的應用。
韓版分水器以其簡單、造價低廉在北方地區的普及型地暖和工程項目上應用較多。
歐版分水器以其智能、造價高昂主要應用在部分高檔項目和南方地區的獨立供暖系統中。
二、組成結構
分集水器作為連接各環路加熱管供回水的配、集水裝置,是地暖系統中的一個設備，起著樞紐作用。分集水器由分水器、集水器和固定支架三部分組成.包括分水器主管(主杠)、集水器主管(主杠、分路調節器控制閥門、排氣閥、主管堵頭、墻板和面板(支架式分集水器沒有面板)等部件。主要配件有分水器、集水器過濾器、閥門、放氣閥、鎖閉閥、活節頭、內節頭、熱能表。
在分集水器上設置排氣閥(放氣閥)的作用是:以便在使用過程中,給用戶帶來方便,避免冷熱壓差以及補水等因素造成的集氣,而使系統運行受阻。有了排氣閥(放氣閥)可及時放氣,有手動或自動排氣閥兩種，盡安裝自動排氣閥。

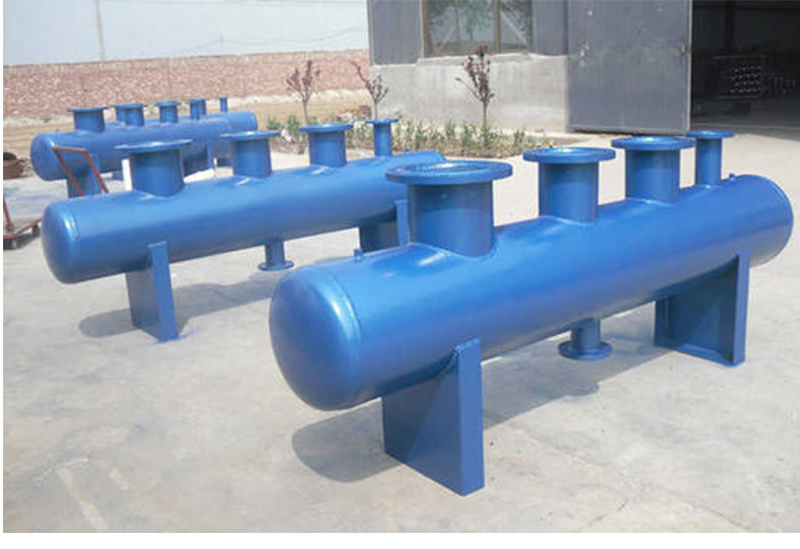

三、設備應用
1、蒸汽或熱水鍋爐房的蒸汽、冷凝水，冷熱水的分配和集中;
2、工業廠房中的高低蒸汽、冷凝水、熱水、冷卻循環水的分配和集中;
3、空調機房冷水的分配和集中;
4、制冷系統的冷水集中和分配;
5、換熱站供回水的分配和集中;
